基于VME总线的高精度温度测量方法的研究3

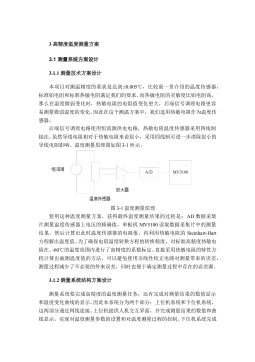

3高精度温度测量方案3.1测量系统方案设计3.1.1测量技术方案设计本项目对测温精度的要求是达到±0.005℃，比较前一章介绍的温度传感器，标准铂电阻和标准热敏电阻满足我们的要求。而热敏电阻的灵敏度比铂电阻高，那么在温度微弱变化时，热敏电阻的电阻值变化更大，后端信号调理电路更容易测量微弱温度的变化。因此在这个测温方案中，我们选用热敏电阻作为温度传感器。后端信号调理电路使用恒流源供电电路，热敏电阻温度传感器采用四线制接法。虽然导线电阻相对于热敏电阻来说很小，采用四线制可进一步消除很小的导线电阻影响。温度测量原理图如图3-1所示。图3-1温度测量原理使用这种温度测量方案，获得最终温度测量结果的过程...
